ねじれてない?

私も以前、二眼レフに憧れたことが有ります。
一台買って使ってみたいと思ったものの、なぜかタイミングが合わずに、結局自分の二眼レフというのは持たず仕舞いでした。
でも、今更ながら使いたいなぁとも思っています。
と言うことで昨日の続き
レンズのベースがねじれて、ピントが合わなくなってる二眼レフの修理の続きです。

こっち側を外していきますか。

レンズのベースがねじれているのは、レンズ繰り出し用のレールにガタが有るためではないかと予想していたものの、昨日の記事でお伝えした通り、右側のレールのはガタがありませんでした。
だったら原因はレールのガタのせいではないとは思いますが、それでも分解を進めるには、左側の分解しないといけません。

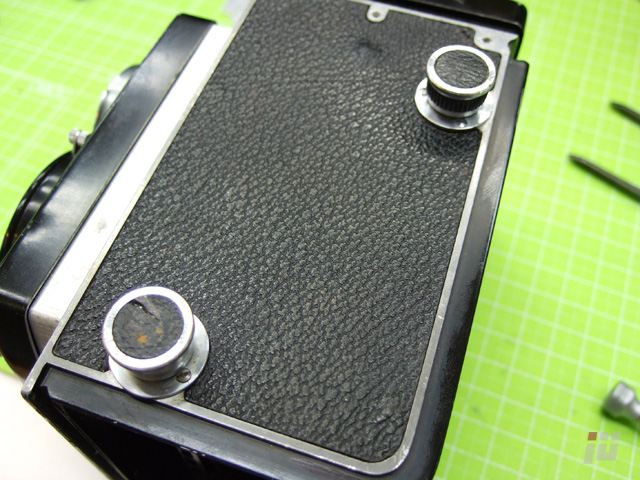

と言うことで革を剥がします。
これも硬化していて割れていってしまいますので、再使用できませんね。


で、革をはがして、蓋を取った状態がこちら。

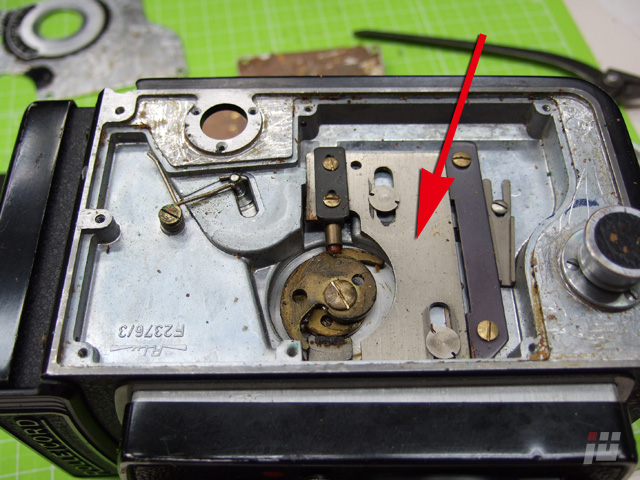

矢印がレンズ繰り出し用のレール。

しかしやっぱり、レールのガタはありません。
ではなんでねじれているんでしょうか。

と言うことで今度はレンズを外していきましょう。

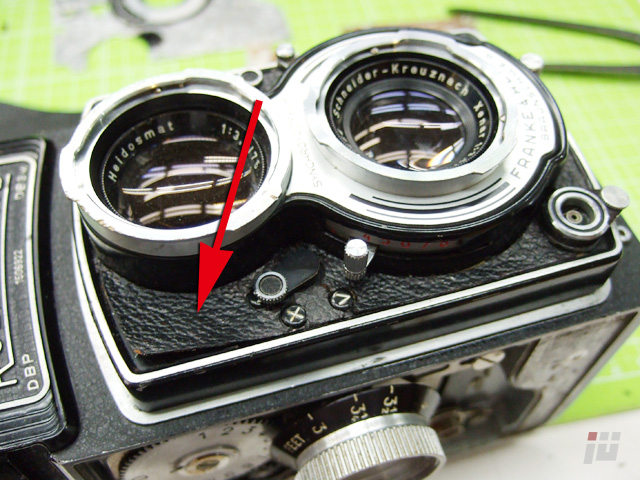

これも革をはがして、

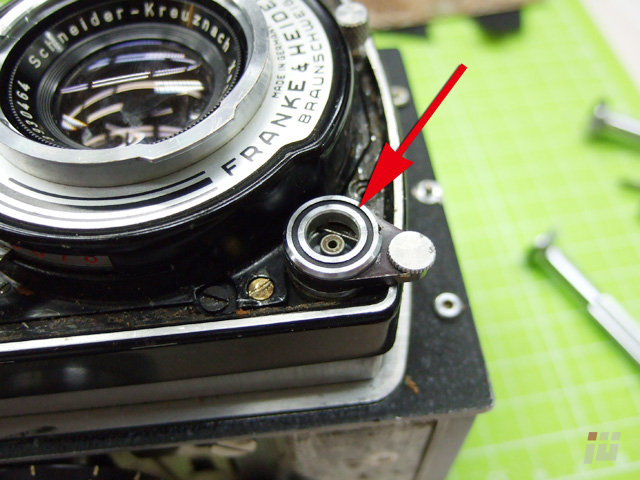

シンクロの接点を外して、
あとは、見えているネジを外します。

レンス周囲のカバーを外して、
レンズをベースごと外します。


はい、外れました。

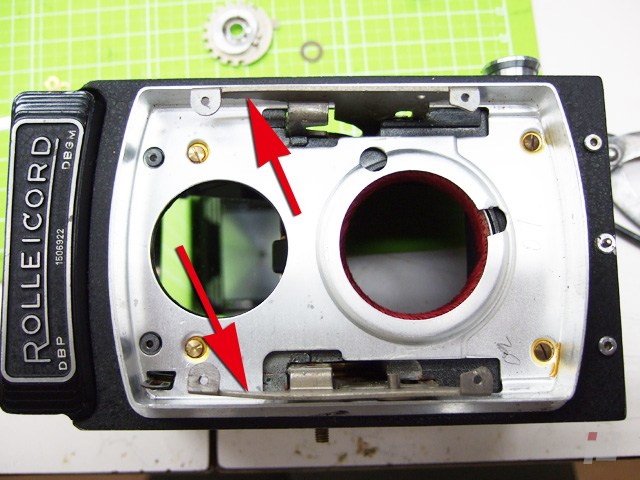

するとですね、矢印のように、結構曲がってます。
色んな部分が色んな方向に曲がってますよ。
左右方向に曲がってるだけなら良かったんですが、前後方向にも曲がってる感じです。
どうやらねじれの原因はこれですね。

レール自体が曲がっていたんです。
これはきっと落下等のショックによるものでしょうね。

ではこの2つのレールを外して、真っ直ぐなるように鈑金しましょう。


カウンター関係の部品を外して、

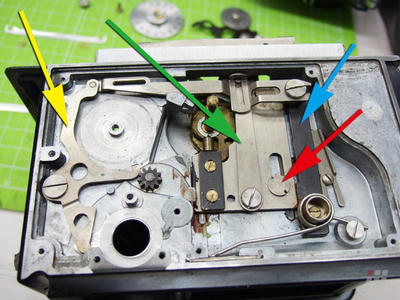

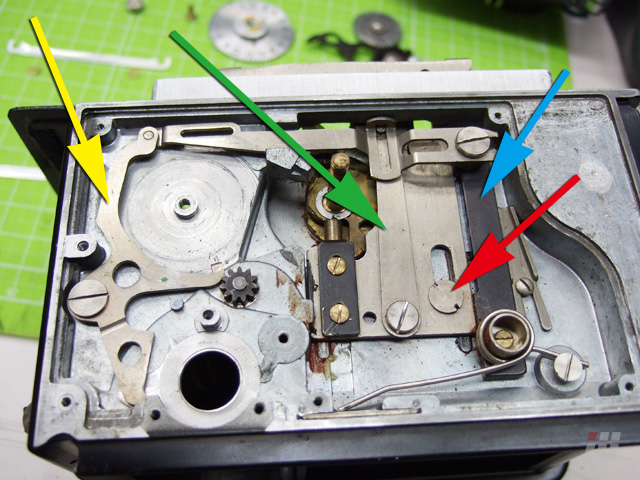

黄矢印と、緑矢印の、巻き上げストッパー関係の部品も外します。

そしたら、青矢印の一尾目の部品も緩めて、レールを留めているスクリュー2本も外しましょう。


と、その前に、フォーカス用のテンショナーも外しましょう。

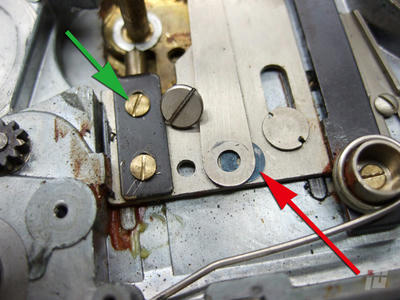

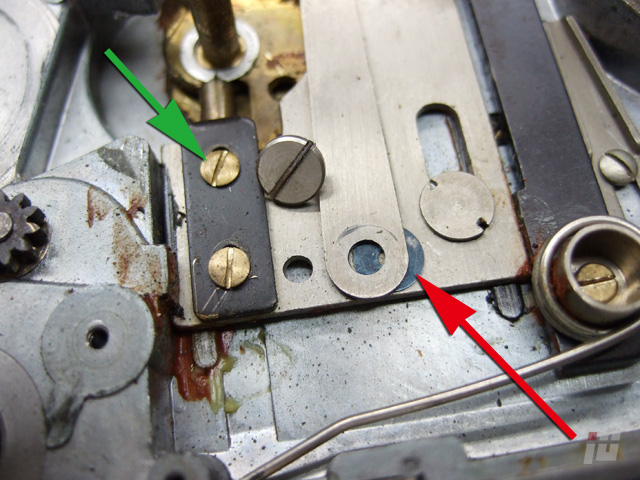

赤矢印のところにはシムが入っています。

これでレールが外れますので、叩いて直します。
レンズベースの取付部も曲がっていますので修正。

直ったら逆の手順で組み付けてと。

撮影レンズのピント調整。
そのあとに、ファインダー用のレンズのピント調整。

そして仕上げに新しい貼り革を切り出して貼り付ければ、
はい、ローライコードの修理完了です。

自分用の二眼レフ探してみようかな。
