幕を外す

レンズシャッターのカメラであれば、シャッターの分解清掃は比較的簡単なのですが、フォーカルプレーンだとほぼ全部分解しないと外れないんですよね。
まあ、レンズ交換式のカメラのボディーには、シャッターが付いてるだけと言っても過言ではありませんからそうなってしまいますか。
ところで、当分記事が飛んでしまいましたが、キヤノンIVSb改の修理の続きです。

まずはシャッター幕のテンションを緩めます。
では、シャッタースピード設定部分を外します。

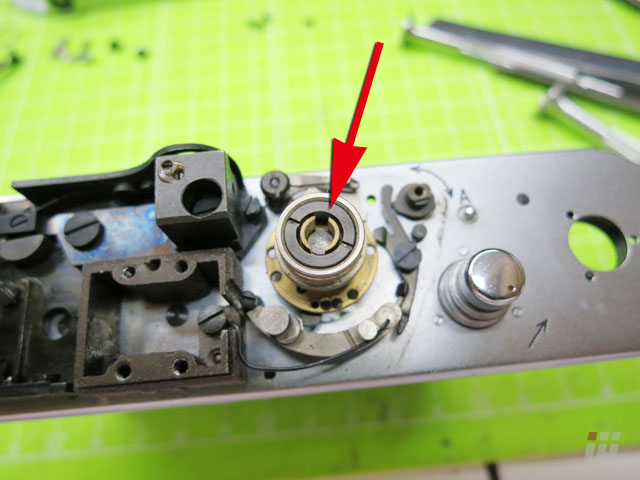

矢印のカニ目のリングネジを外して、

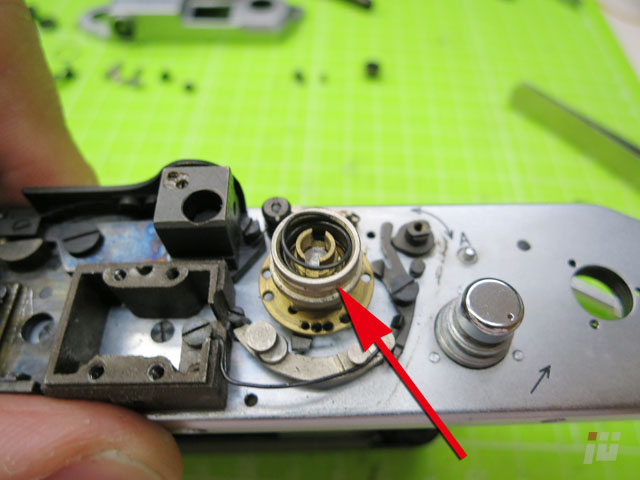

その下にある部品を外していきます。

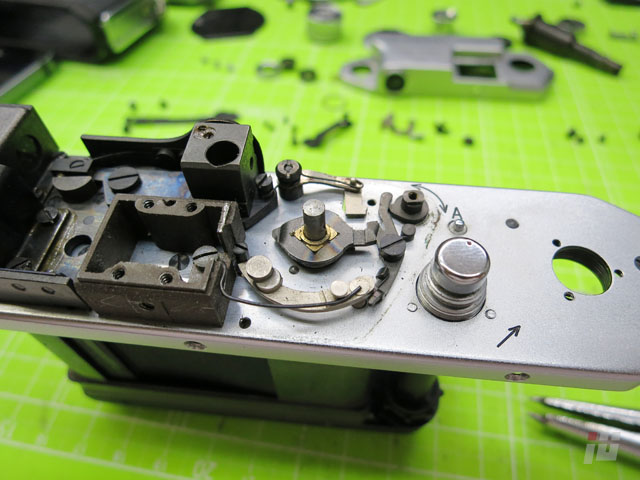

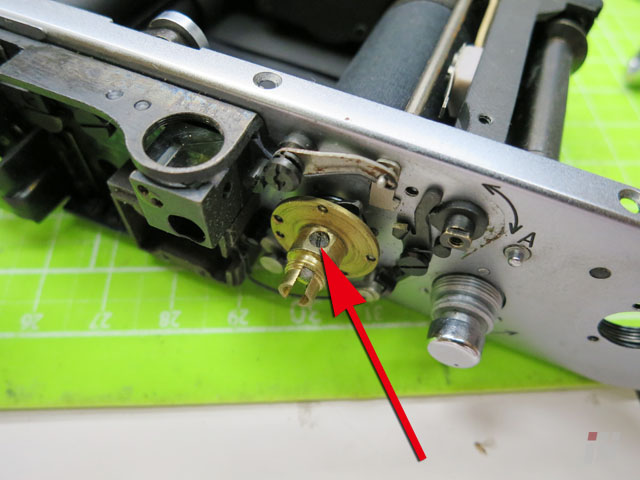

そしたらこのマイナスネジを外して、フランジ状の部品を外します。
組む時は180度間違えないように。


これでシャッター幕を巻き上げるドラムが外せるようになりましたので、
いよいよ下半身を脱がします。

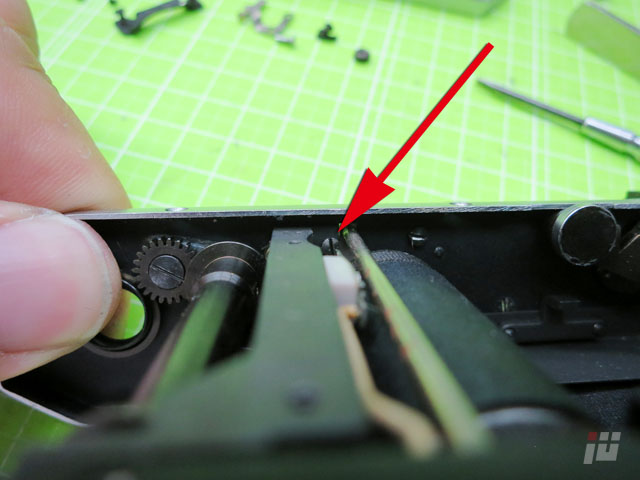

カメラの下から上を見て、シャッター幕巻き上げドラムの横の方に有るマイナスネジを外します。


その反対側。

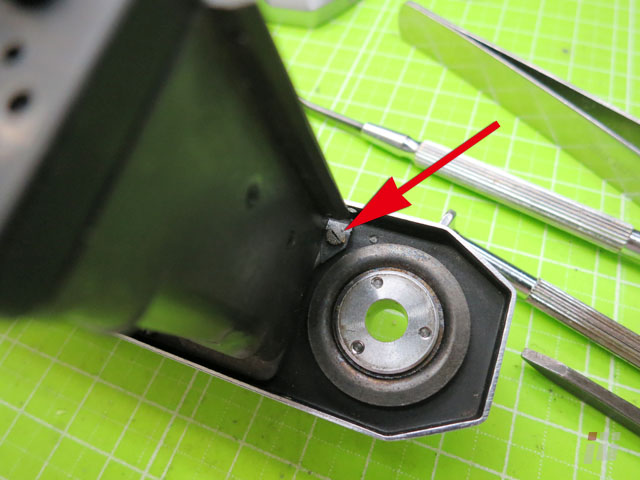

巻き戻し側にあるマイナスネジを外して、

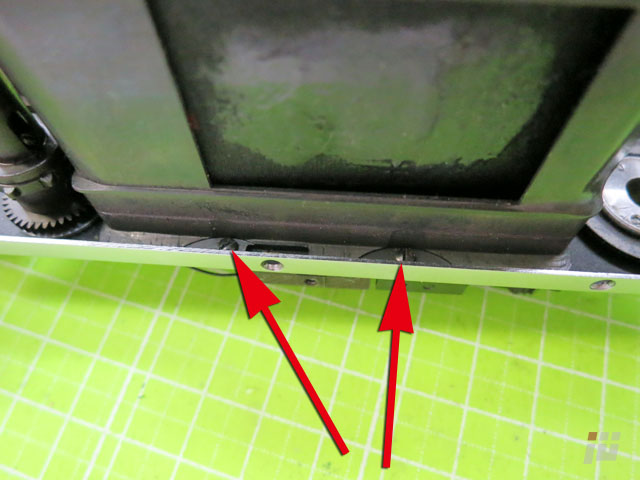

後ろ側に有るマイナスネジ2本を外します。


それと、ちょっと気をつけておきたいのは、バーフォレーション関係などの巻き上げ機構のギアの噛み合い方を確認していきましょう。

そしたら下半身を引っ張って、外します。

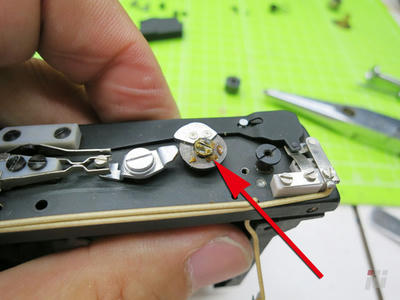

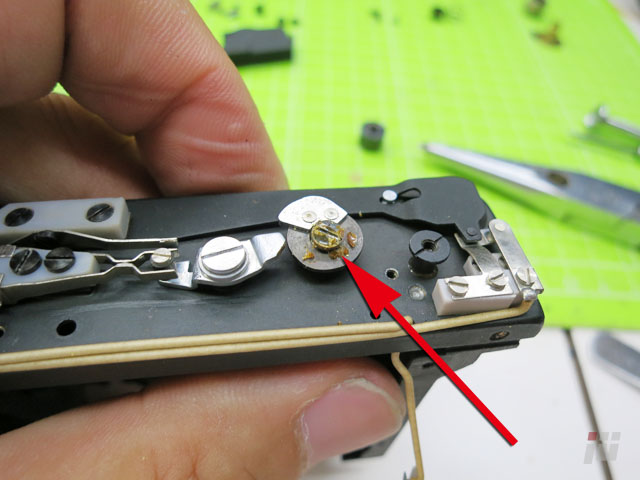

で、最後に、矢印の部品を外すと、

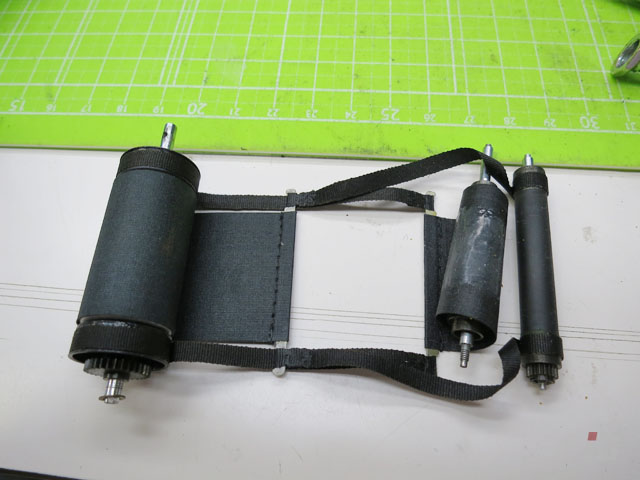

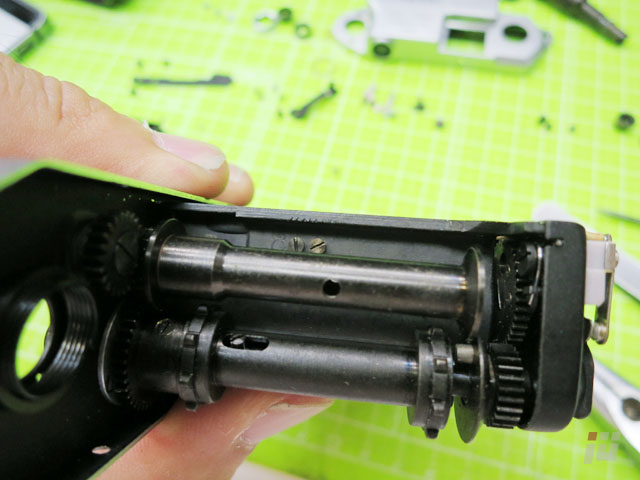

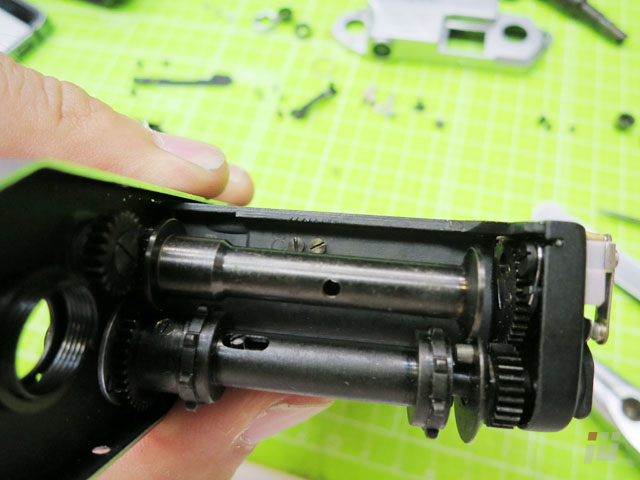

はい、シャッター幕が外れました。
それぞれの軸にシムなどがありますで気をつけてと。

では次回はシャッター幕の張替えです。
