接点直そう

修理しているとですね、あさってな所を分解してしまうことも有ったりするわけです。
ま、それもやってみないとわからいことも多いので、仕方がないところ。
と言うことで昨日の続き。
電池の接点が腐食してしまっているスタビライザー付きの双眼鏡。
昨日はいらんとこバラしましたが、今度はちゃんとバラせそうです。

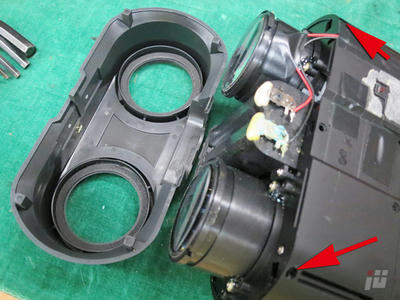

ボディー前寄りの矢印のところ。

裏表にプラスネジが有りますので、それを外すと、この様にフロントカバーが外れます。

そしたらもう接点見えてますね。
何の事はない、前方をバラせばいいだけでした。

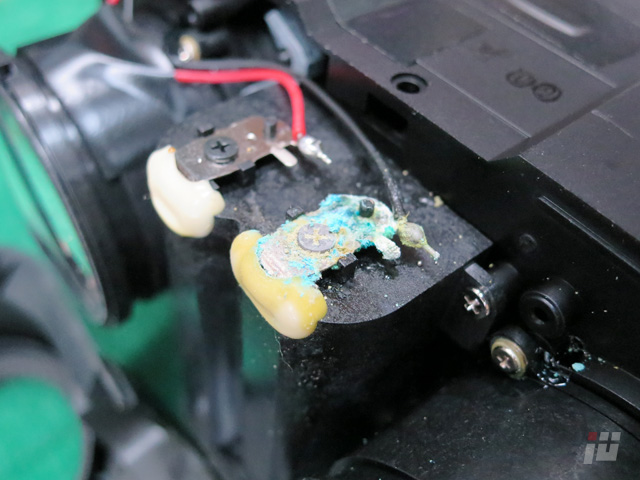

はい、接点見えてきました。
緑青だらけ。

とりあえず外してみます。

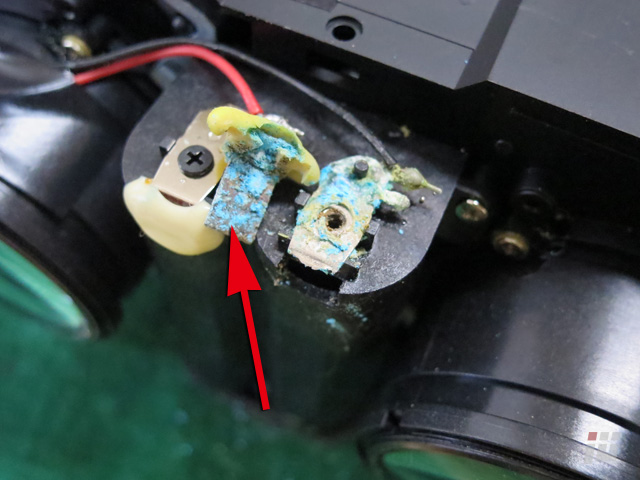

うわ、
既にちぎれてます。
腐食が激しい。
再利用できるかなと思って磨いてみましたが、どんどん崩壊していきます。

じゃあ仕方がない。
作ろう。

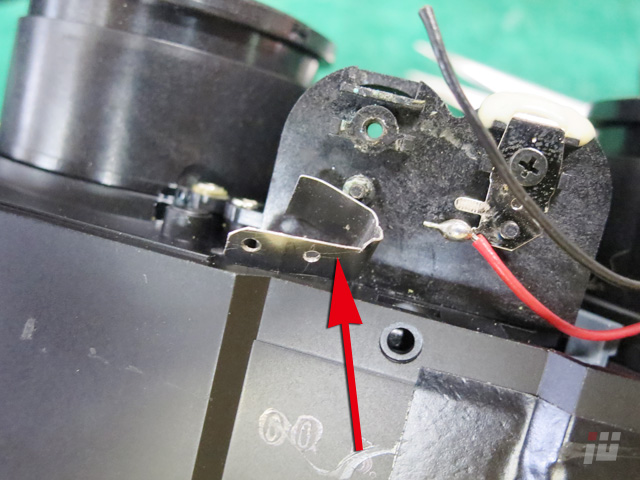

何かで余ってる接点が有ったので、それを切って形を整えて、
位置決めと取り付けの穴を開けましょうか。

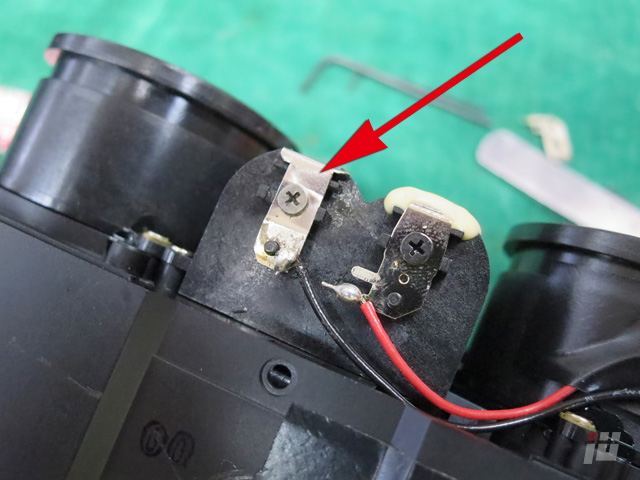

こんな感じで作りました。
これでなんとかなりそうです。

でも、ハンダがつきにくいですね。


でもなんとか形になりました。

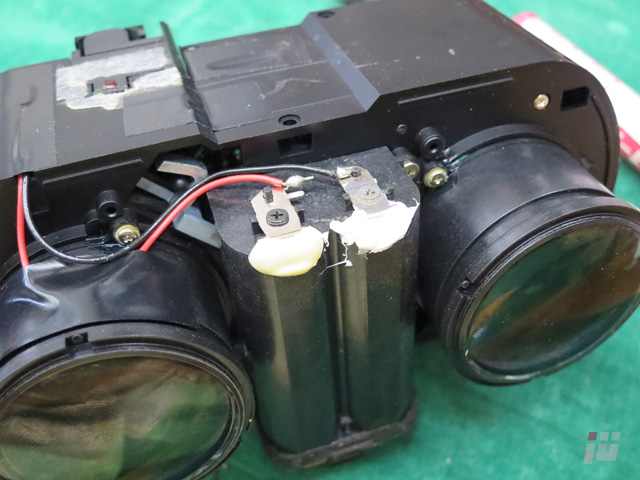

ついでに、

コーキングもしときましょう。

では電池を入れて、動作確認。

うん、手ぶれ補正してくれてます。
良かった良かった。

拍手[1回]
