インクジェットプリンターって、印刷に使われるインクより、無駄に噴射されるインクの方が多いんじゃないかと思ったりしませんか?
廃インクタンクにたまったインクを見るとなんかすごくもったいない気分になります。
ところでうちのキヤノンPRO10の印刷が汚れるようになったんです。

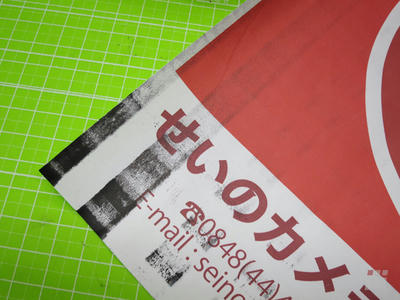

なんじゃこれ。

何回やり直してもこんな風になるんですよ。
何が原因でしょうね。
ちょっと中を見てみましょう。

ああ、これか。

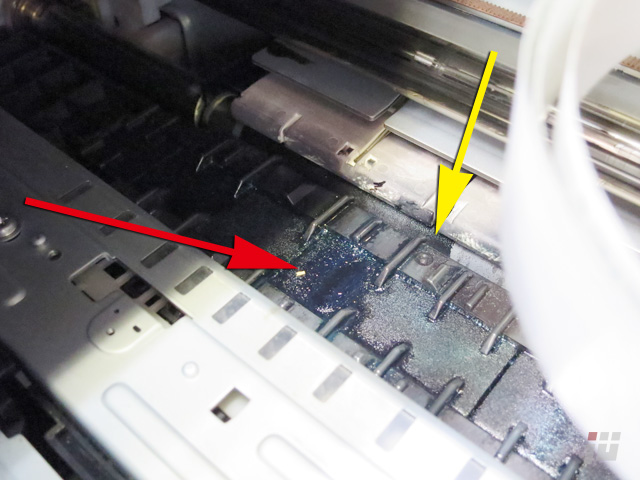

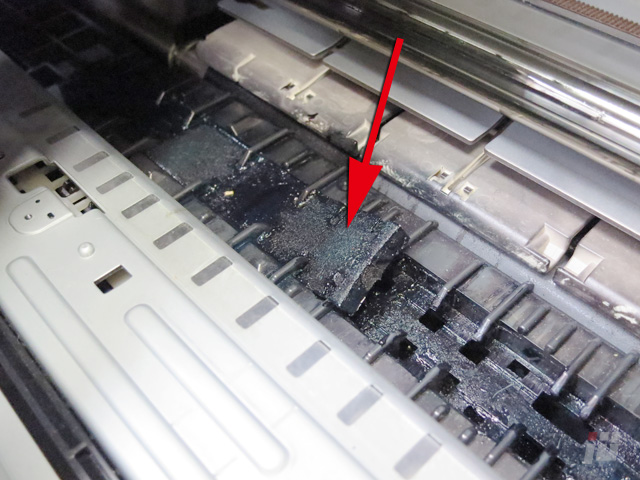

余ったインクを吸い取るような部分(赤矢印)があふれて、紙送りのローラー(黄矢印)にインクが付いてしまってますね。
だからいつまでたっても汚れてるのか。
じゃあこれをキレイにすればいいのかな?


あ、このシートは、簡単にとれますね。
じゃあ外して洗えばいいか。

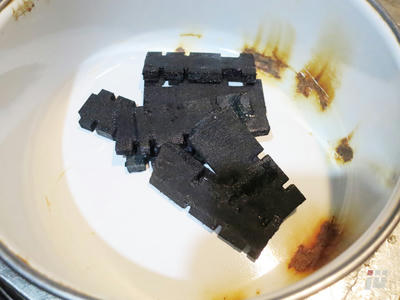

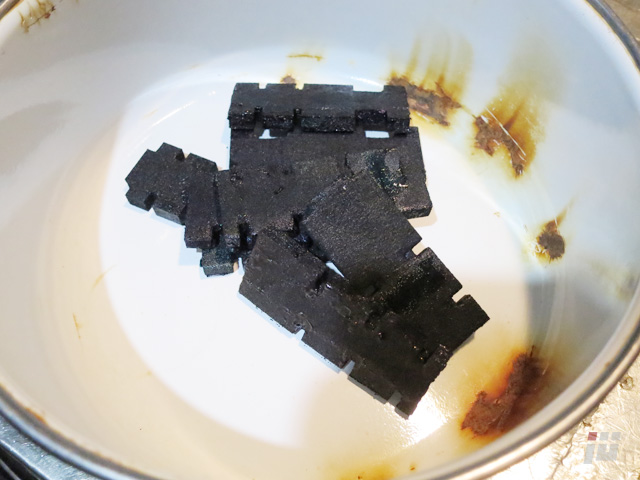

と言うことで水洗い。

でもね、

このローラーと、紙を挟むローラー(多分上の白いところの裏)を、キレイにしないといけませんね。

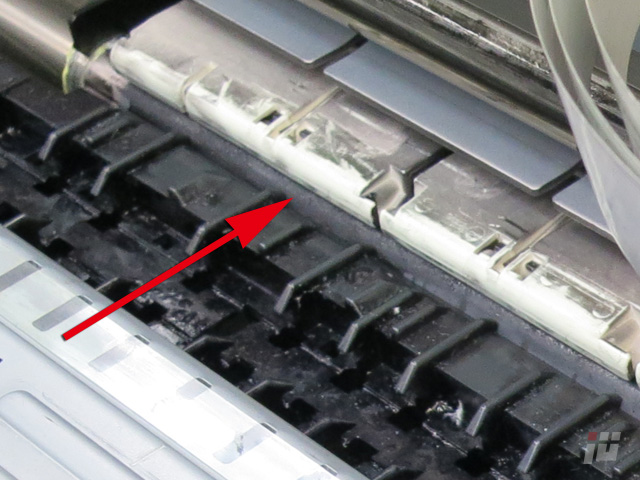

それと、シートがハマってた部分も汚れてるし、もしかしたら廃インクタンクが満杯になってるのが原因なのかもしれません。

ですのでバラしてみましょう。

しかしとっかかりが分かりません。
でも多分目印があるはず。

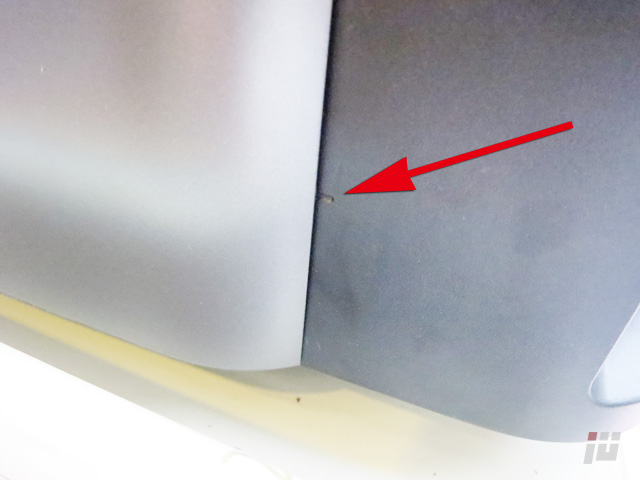

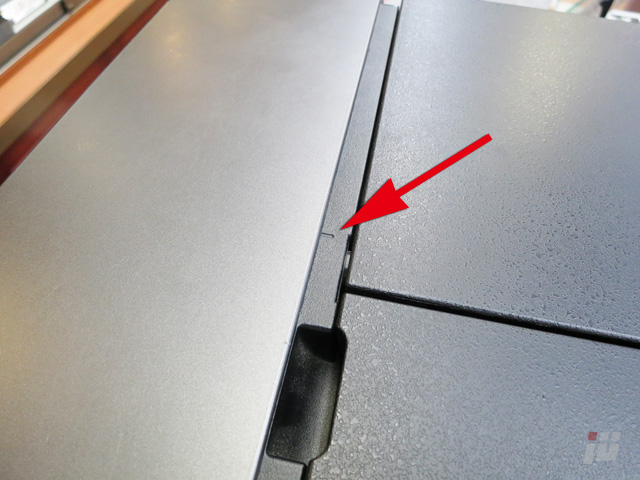

うん、これが怪しい。


ここにも目印がある。
この部分をこじって隙間を作ってと、

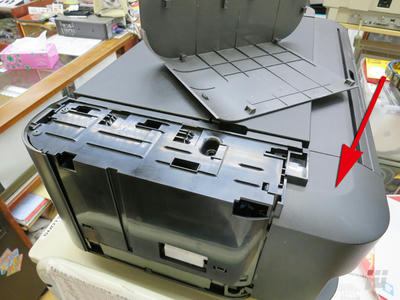

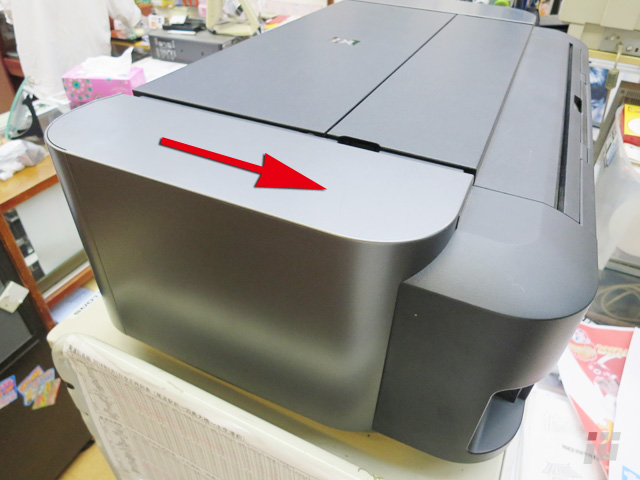

サイドのカバーを後ろにスライドすると、


こんな感じに外れます。

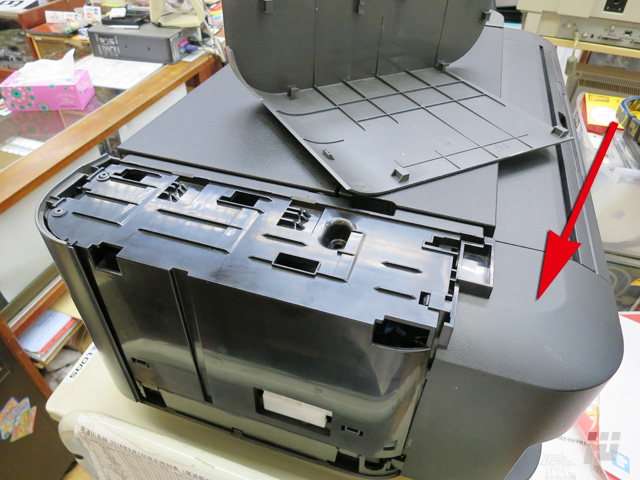

そしたらリアクォーターのカバーも外して、


サイドパネル下側の細いアンダーカバーを外します。

ただし左右で手順が違います。

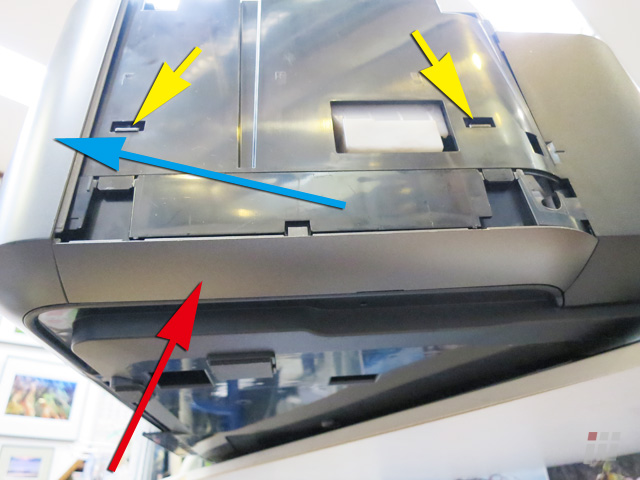

向かって右側(スイッチがある方)は、スイッチのあるフロントクォーター(青矢印)は外さずに、アンダーカバーを外して、次に黃矢印などのロックを外して、アッパーカバーを外します。

向かって左側は、まずフロントクオーターを外して、アンダーカバーを外して、アッパーカバーを外します。

アッパーカバーを外したあとで、スイッチ部のフロントクォーターを外します。


アッパーカバーが取れました。

ですけどまだ全然状況は変わりませんね。

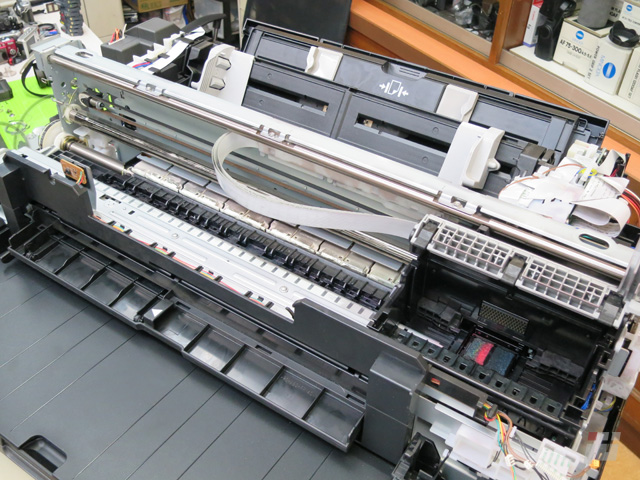

廃紙トレーも外して、フロント周りをバラしましょうか。
そしたらなんとか、掃除できそうかな?

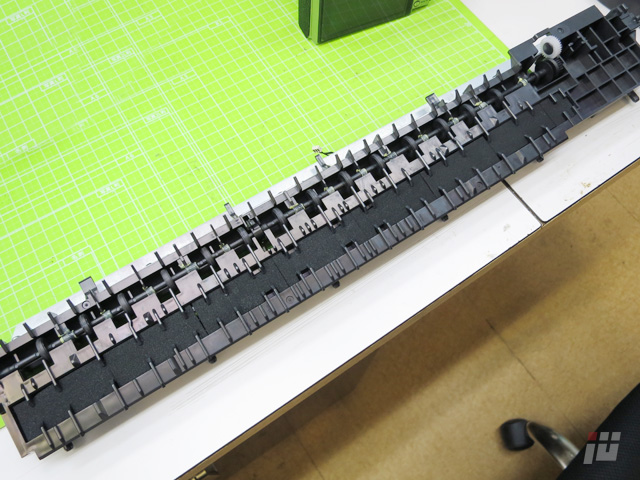

ついでにユニットとロワカバーを分離してみましょう。
締結しているネジは見つけにくいですが、全部で5本有ります。


こちらがロワカバー。

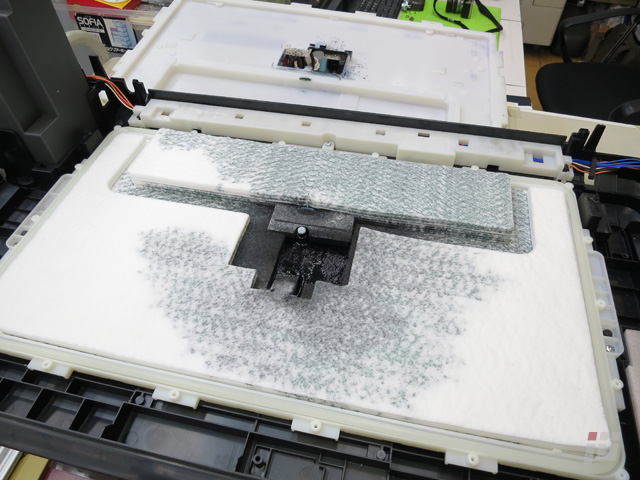

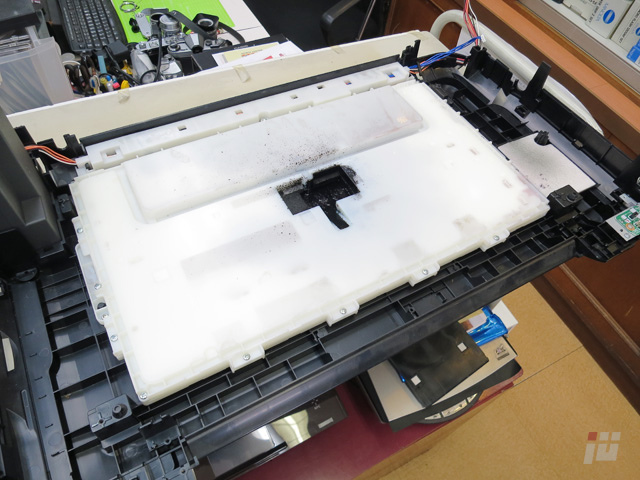

廃インクタンクが全体に広がってますね。
これをばらして様子を見てみましょう。


しかしあんまり溜まってませんね。
じゃあなんで上でインクがあふれたんでしょうね。
もしかして設計ミスかなぁ?

ま、とりあえず、廃インクタンクはまだまだ余裕が有りますので、このまま組みましょう。


さっきインクがあふれていたパッドも、洗って乾かして、組み込みます。

そしたら元のように組み直しましょうか。

一応これで直ったみたいですけど、まだちょっと汚れてるみたいですね。
ヘッドが汚れてるのかな。
