家の中をぱっと見渡してみると、いろんなコードが目に入りますよね。
パソコンの電源用とか、LANケーブルとか、コンセントにも色々と。
その中でも、ノートPCの電源とかイヤホンとかは、抜き差しすることが多いためもあるのでしょうが、よく断線するんですよ。
今回の話もそれ。
うちの子に買ってあげたイヤホンが、片方しか聞こえなくなったんだって。

大事に使っていたと思うんですけどね。

つないで確認すると、
そうですね。片方聞こえない。

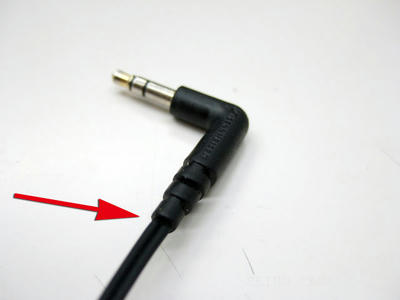

でもこういうのって、概ねジャックとコードの境目(矢印部)に負荷がかかった末の断線のことが多いんです。

そのつなぎ目部分を押したりひねったりしていますと、時々聞こえることがありますね。
うん、
こりゃやっぱりこの部分が断線していますよ。

でも捨てるのももったいないし。
これ買う時、いろんなの視聴して、とってもいい音だったので、うちの子も気に入って買ったものだったんですよね。

なので、直るかどうか分かりませんが、
とりあえずやってみましょう。

まずはこのジャックの根本のフレキシブルな部分を、コードを傷つけないように注意しながら取り除きます。

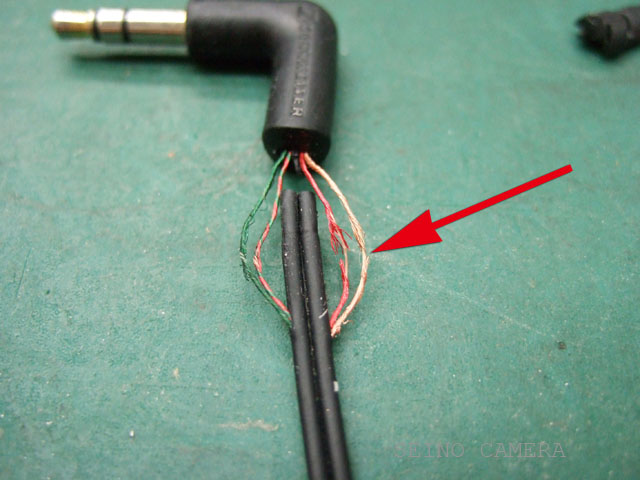

そしたら、コードの被覆を切って、中の線を出してみましょう。


ああ、やっぱそうですよね。
ほぼ全部の線が同じ位置で切れ掛かっています。

ではこれらを一旦切ってしまって、
表面に薄くついている被膜を紙ヤスリで取って、
ハンダ付けしましょうか。

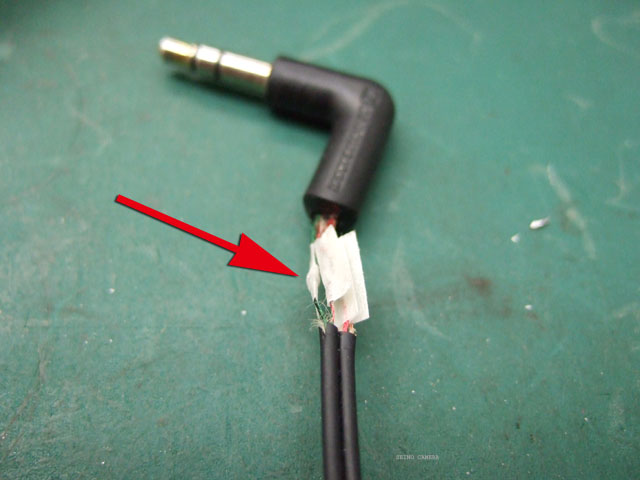

そしたらそうですね、それぞれの線が接触しないように、マスキングテープで包みますか。


とりあえずこの状態でちゃんと聞けるかどう確認です。

と、うん、
聞こえてますよ。
うちの子も喜ぶはず。

では加工部分を埋めるようにセメダインスーパーXを盛っときます。
ある程度硬化したら、熱収縮チューブで包んどきましょうか。

はい、オッケー。
直ったよ。
